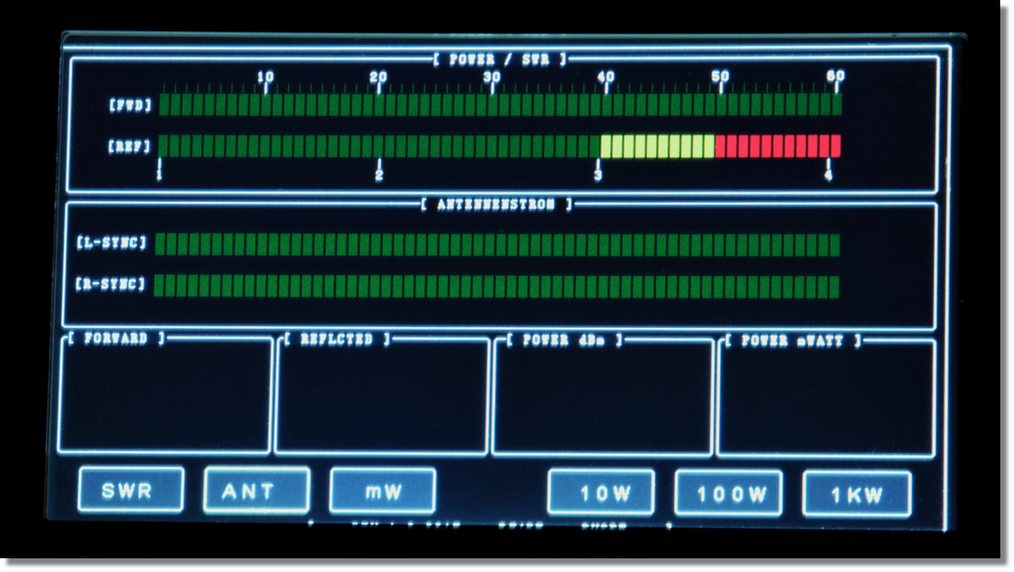

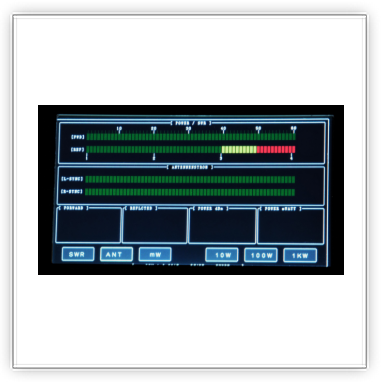

Leistung / SWV / Rel. Antennenstrom

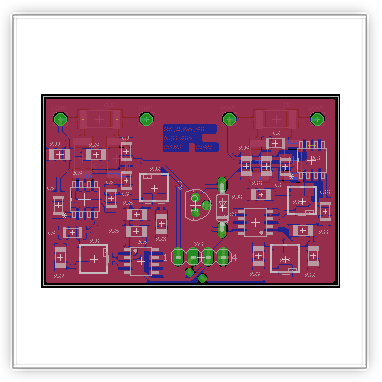

Hierbei handelt es sich eigentlich um ein Vielfach-Messgerät. Folgende Messmöglichkeiten bestehen, Leistungsmessung von 0 dBm bis 60 dBm, Vorlaufende / Reflektierte Leistung (SWV) und die Anzeige des relativen Antennenstromes. Zudem kann beim Antennenstrom auf einer Zweidraht-Leitung die Symmetrie festgestellt werden und die Messung auf einem Koax-Kabel ist ebenso möglich. Natürlich sind diese Messungen nur in Verbindung der passenden Messköpfe möglich. Die Messung der Leistung kann mit einem Tandem- / Stockton - Richtkoppler durchgeführt werden, diese verfügen intern über eine Baugruppe, welche mit zwei AD8307 bestückt sind.

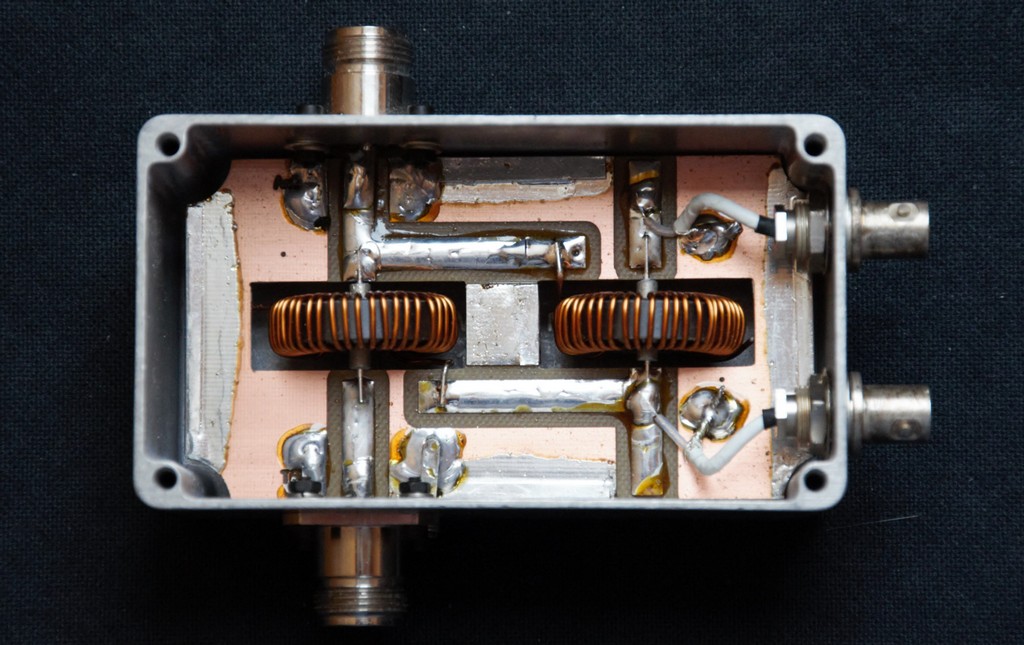

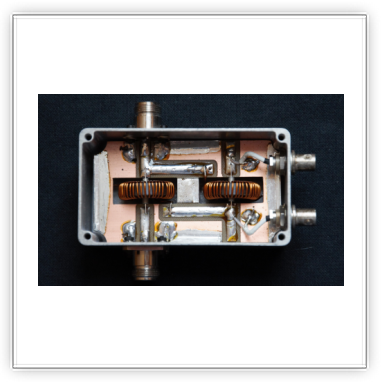

Bei dem hier abgebildeten Messkopf handelt es sich um einen Versuchsaufbau. Die Baugruppe mit zwei AD8307 wird bei diesem Aufbau noch als externes Modul angeschlossen.
